Double Dolby Surround HOWTO

Introduzione

Questa guida spiega come creare uno scatolotto hardware che vi permetta di collegare due uscite audio (due pc per esempio) ad un unico impianto Dolby Surround in modo che si sentano:

Entrambi contemporaneamente uno sul canale destro (R) ed uno sul canale sinistro (L)
oppure
Un solo pc alla volta in modalita' stereo (R+L)

In pratica alla fine avrete uno switch audio, e non necessitera' di alimentazione!

Cosa occorre

9 prese jack stereo TRS da 3,5 da pannello, non per prolunghe! (in gergo: 9 femmine del modello piu' comune come i jeck del pc, lettori portatili, cuffie da walkman...)
2 interruttori a due vie (da 9 piedini totali)
circa 1 metro di cavo audio singolo a sezione 1mm (o cmq. molto piccoli)
1 scatolotto circa 10x4x3cm (meglio piu' grande che piu' piccolo)
1 saldatore + 1 po' di stagno
1 trapano per forare lo scatolotto con diverse set di punte da piccole a medie
6 cavi audio stereo con spine jack TRS (maschio/maschio) (per gli output)

Come fare nella pratica

Forare con il trapano 3 buchi su 3 lati dello scatolo ad una distanza di circa 1cm grandi come la filettatura delle prese jack che avete
Forare con il trapano 2 buchi sulla faccia superiore dello scatolo grandi quanto la filettatura della base dei vostri interruttori

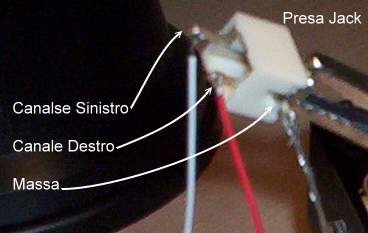

Saldare 3 fili piccoli ad ognuno dei tre 3 piedini per ogni presa jack
Inserite nei primi fori le 9 prese jack
Inserite nei secondi fori i 2 interruttori

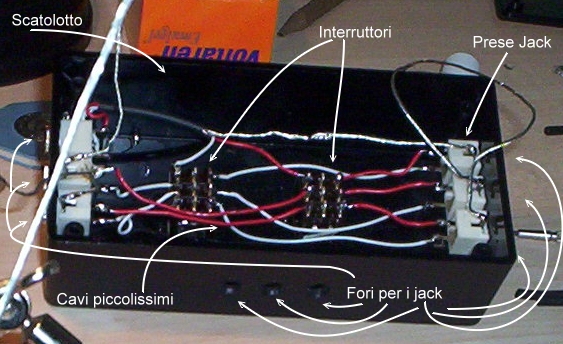

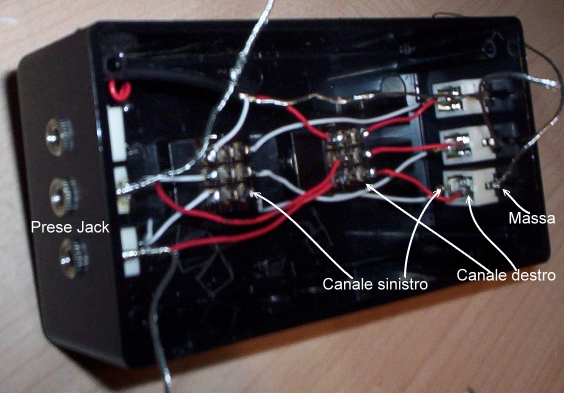

Ora all'interno del vostro scatolo dovreste avere una situazione simile alle immagini seguenti
Se non è ancora cosi, allora non vi resta che seguire le saldature come illustrato nelle immagini qui sopra!
Abbiamo quasi finito, non vi resta infatti che saldare le 3 prese dell'output. Dovreste avere ancora da saldare tre prese jack TRS
Saldate il canale destro della prima presa di output sul primo piedino centrale dell'interruttore destro
Saldate il canale sinistro della prima presa di output sul primo piedino centrale dell'interruttore sinistro
Collegate la massa della prima presa di output con la massa delle rispettive prese d'ingresso.
Saldate il canale destro della seconda presa di output sul secondo piedino centrale dell'interruttore destro
Saldate il canale sinistro della seconda presa di output sul secondo piedino centrale dell'interruttore sinistro
Collegate la massa della seconda presa di output con la massa delle rispettive seconde due prese.
Fate lo stesso per l'ultima presa di output.
Ragionate un momento su cosa avete fatto, in che modo l'avete fatto, poi chiudete lo scatolo e provate.

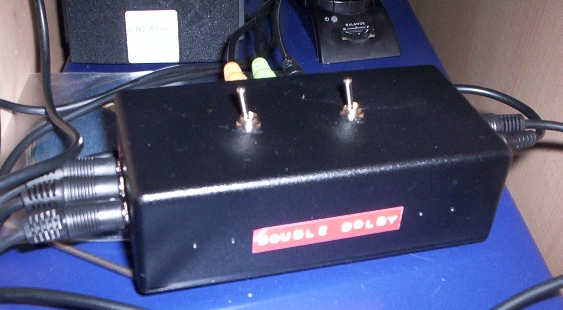

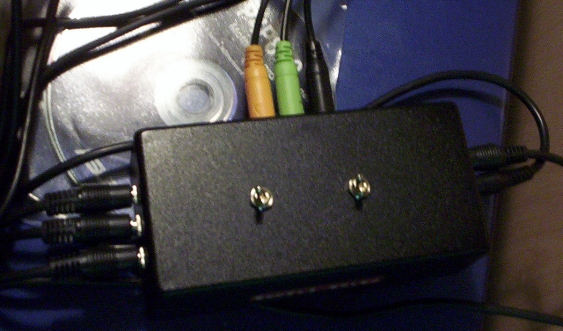

Alla fine dovreste avere uno scatolo simile a quello che trovate qui sotto: "Buona fortuna!"

Schede sonore senza supporto Dolby Surround

Non tutte le schede sonore supportano il Dolby Surround, quindi come fare per sentire tutti i satelliti + subwoofer?
Utilizzando degli sdoppiatori come quelli che vedere in foto qui sotto:

Inserite un primo sdoppiatore nella vostra unica uscita audio, poi inserite un secondo sdoppiatore nel primo sdoppiatore, in questo modo avrete tre uscite. Non sara' possibile sfruttare in questo modo l'effetto surround xkè la vostra schedo non ve lo permette, ma potrete cmq. sfruttare un impianto magari di 5satelliti + 1subwoofer in modalita' stereo. Avrete una diminuizione di potenza, ma sempre meglio di niente.

Inoltre per gli utenti piu' maliziosi, ci sono delle chicche, disponibili solo per alcune schede sonore, che permettono di trasformare le prese del "microfono" ed il "line in" della scheda sonora in uscite surround! Questo dipende dal driver della vostra scheda ovviamente.

Bastera' controllare attraverso il tool di gestione della scheda sonora se è possibile abilitare il surround sulle prese mic e line in. Se è possibile, bastera' collegare i cavi nelle tre prese della vostra scheda ed avrete il surround.

Puo' capitare che i driver originali non implementino questa opzione, in tal caso non disperate, cercate documentazione su internet riguardo la vostra scheda sonora e buona fortuna!
